一、 设备概述

鸿龙HL-103/104型仪表及照明/单三相电机控制实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。该实训考核设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块的职业能力教学与实训。

二、 技术参数

1. 工作电源：三相四线 供电  AC 380 V/220 V   50 Hz；

2. 外形尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1700；

3. 负荷容量：≤1kVA。

4. 安全保护：

1) 漏电保护动作电流：≤30mA、

2) 漏电保护动作反应时间：≤0.1S；

3) 具有过压、过流、过载、漏电保护措施，符合国家相关标准

三、 实训考核设备的功能

1. 选择HL-103仪表及照明电路的元件和器件，可对学生进行技能训练的参考项目和完成的工作任务有16项：

1) 住宅电气照明控制单元的安装；

2) 多住户照明配电装置安装；

3) 楼道照明灯具安装；

4) 声控照明灯安装；

5) 日光灯安装；

6) 防爆灯具的安装；

7) 风扇及插座的安装；

8) 单相电度表的安装；

9) 直接式三相有功电度表的安装；

10) 配电流互感器的三相有功电度表的安装；

11) 电流互感器与电流表完全星形接线测量三相电流；

12) 电流互感器与电流表不完全星形接线测量三相电流；

13) 一只电压表测量三相电压的接线；

14) 单相电机的正、反转控制；

15) 单相电机的调速控制。

2. 选择HL-103仪表及照明电路的元件和器件，还可以对学生电工上岗操作证、电气设备安装工、电气设备维修工等工种初级、中级技术等级鉴定进行训练和考核的项目有9项：

1) 日光灯电路的连接；

2) 两只开关控制一盏灯电路的连接；

3) 1灯、1插座电路的连接；

4) 两分路照明配电板电路安装；

5) 电流表与电流互感器Y连接电路的安装；

6) 电流表与电流互感器V连接电路的安装；

7) 三相有功电度标与互感器电路连接测量三相有功功率；

8) 用三相电度表直接测量三相有功功率；

9) 电压换相开关与电压表连接测量三相电压。

3. 选择HL-104实训设备中的元件和器件，可对学生进行技能训练的参考项目和完成的工作任务有18项：

1) 工厂电气控制箱电路的安装；

2) 交流异步电动机的点动控制电路连接；

3) 交流异步电动机的单向连续转动的控制电路连接；

4) 三相异步电动机直接起动、停车的控制电路连接；

5) 接触器联锁的三相交流异步电动机正、反转控制电路的连接；

6) 按钮联锁的三相交流异步电动机正、反转控制电路的连接；

7) 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；

8) 三相交流异步电动机Y-△（手动切换）启动控制电路的连接；

9) 三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；

10) 定子绕组串联电阻启动控制电路的连接；

11) 三相交流异步电动机能耗制动控制电路的连接；

12) 三相交流异步电动机反接制动控制电路的连接；

13) 多台（3台及以下）电动机的顺序控制电路的连接

14) 电动机的往返行程控制电路的连接；

15) 双速电动机调速控制电路的连接；

16) 简单的继电器程序控制电路连接；

17) 普通车床控制电路的连接；

18) 电动葫芦控制电路的连接。

4. 选择HL-104单三相电机控制实训考核设备中的元件和器件，还可以对学生电工上岗操作证、电气设备安装工、电气设备维修工等工种初级、中级技术等级鉴定进行训练和考核的项目有7项：

1) 三相交流异步电动机既能点动，又能连续转动的控制电路连接；

2) 两地控制电路的连接；

3) 双重联锁的正反转控制电路的连接；

4) 按钮切换的双速电动机调速控制电路的连接；

5) 时间继电器切换的双速电动机调速控制电路的连接；

6) 半波整流能耗制动控制电路的连接；

7) 速度继电器配合的反接制动控制电路的连接；

四、 实训考核设备的配置

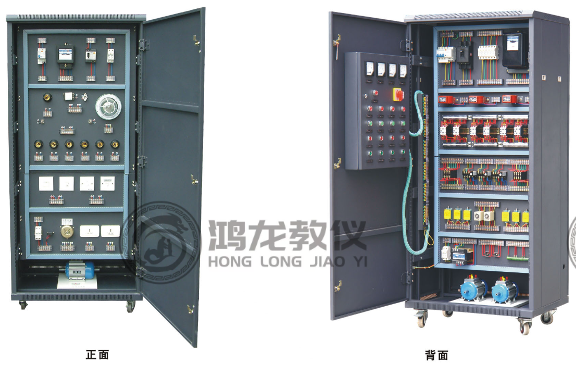

HL-103仪表及照明电路与HL－104单三相电机控制实训考核设备以标准的配电柜为主柜，合理利用柜体的双面空间，科学地布置电器及配套实验器材，面板装有电流、电压表及操作按钮，内部装有完成照明电路和电动机控制电路所需要的各种低压电器，如漏电断路器、熔断丝、电流互感器、接触器、中间继电器、热继电器、行程开关按钮、信号灯、转换开关、电压表、电流表以及电度表等，为了延长电器使用寿命，各电器的接点都先与接线端子相连，再在端子上接线操作，以求经久耐用，能满足照明电路和电动机控制电路的实训项目。

按生产现场的电气控制柜设计，元件按生产实际中常用的控制电路配备，选用元件与生产、生活中实际使用的元件一样，创设工作情景，实训与生产实际的工作过程相同，得到的技能训练全面，掌握的专业知识和技能牢固，对学生形成职业能力的训练效果好。

配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。经鉴定中心多次使用实践证明，是一种理想的职业教育实训设备。

1. 实训考核设备元件配置

1) 电控柜1台：尺寸：800×600×1700 mm3 ；

2) 材料：1.5mm厚度的冷轧钢板

2. 元件明细表

HL-103仪表及照明电路和HL-104单三相电机控制实训考核设备使用的元件名称、型号和数量等如表所示。

1) HL－103仪表及照明电路实训考核设备元件明细表

2) HL-104单三相电机控制实训考核设备元件明细表
