一、概述

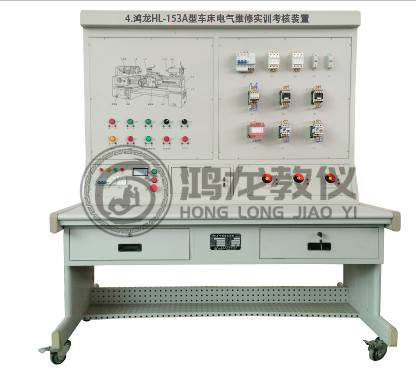

鸿龙HL-153A型铣床电气维修实训考核系统是由多种电气元器件组成各种电气控制线路，并配有手动考核系统，机床的工作原理及动作完全可以独立进行。学生可以在该系列实训考核台上进行各种电气故障的排除、训练和演示，以达到熟悉各种故障现象和熟练排除各种故障现象的动手能力和训练目的。

二、功能特点

1、面板上安装有机床的所有主要电器及动作指示灯、机床的所有操作都在该面板上进行，指示灯用于指示机床的相应动作。面板上印有X62万能铣床示意图与原理图，能直观地看清该铣床的外形轮廓。

2、故障开关箱设有32个开关，其中K1到K30用于故障设置；K31到K32保留。

三、技术参数

1、工作电源：三相五线 供电  AC 380 V ±１０%  50 Hz；设置有一个总电源开关，具有漏电保护功能，当漏电电流达30mA时，保护装置动作，为工位单独提供三相四线交流电源输出；设有急停按钮，按下立即切断三相电源输出；

1. 电网电压指示：设有三相电压指示灯，可分别指示电网输入的三相线电压；

2. 实验台外形尺寸：长（mm）×宽（mm）×高（mm）＝1565mm×750mm×1760mm；

3. 工位提供安全型插孔三相电源输出，单相电源输出采用泰力三插插板；

4. 安全保护措施：具有接地保护、短路、过载、漏电保护功能，符合相关的国家标准。

四、可完成的实训项目

1.铣床电气控制电路故障现象：

1) 主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器均没电。

2) 主轴电机启动缺相；

3) 主轴电机无论正转，还是反转均缺相；

4) 主轴电机无论正反转均缺一相；

5) 快速进给电磁铁不能动作；

6) 控制变压器无电，控制回路失效，照明灯不亮；

7) 控制变压器没电，控制回路失效。

8) 照明灯不亮；

9) 控制回路失效；

10) 开机冷却泵即启动，SA3控制失效；

11) 除冷却泵及主轴冲动外，其余控制均失效；

12) 主轴冲动失效；

13) 冷却泵失效；

14) 除冷却泵外，其它控制均失效；

15) 主轴制动失效；

16) 主轴启动失效；

17) 工作台进给控制及快速进给控制失效；

18) 主轴运转不能启动；

19) 一处主轴启动失效，另一处好；

20) 主轴不能启动；

21) 主轴点轴只有点动，不能自锁；

22) 工作台的进给控制及快速进给全失效；

23) 圆工作台控制开关SA1处于断开位置时，进给控制向前、向下、向后、向上失效，进给冲动也没有；

24) 进给不能冲动

25) 工作台向下、向右、向前移动没有

26) 圆工作台控制开关SA1处于断开位置时，进给控制向前、向下、向后、向上失效，进给冲动也没有

27) 圆工作台控制开关SA1处于接通位置时，圆工作台控制失效

28) 进给控制的向后、向上、向左失效；

29) 工作台向上向后失效；

30) 所有快速进给失效。
