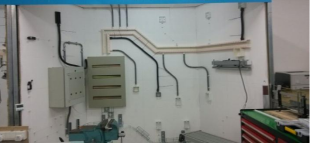

电气安装实训平台根据世界技能大赛要求的标准、尺寸，框架材料采用方管厚2mm；工作面板采用 E0级18mm细芯板，该设备应包含工业电气设备安装架、配电箱、照明套件、电气控制箱、电机及驱动装置、指令与指示元件、PLC、变频器、触摸屏、线路器材、电工工具、工具移动车、工具柜、工作台等配套设备。能完成按电路图、施工图，采用金属桥架、或PVC线槽、或PVC线管、或金属线管完成电气装置的安装；能完成用户配电箱、照明线路、电源输出线路、环境控制或接入设备、电器插座线路以及设备保护装置等的线路安装与测试。
5、设备特点
(1)采用实际的房屋建筑式结构，把每一个房间隔离开，贴近工作现场，同时也完全符合世界技能大赛的指导思想及知识点考察范围；
(2)使用网孔板加木制安装板结构进行安装，木板安装在网孔板上，完全符合世界技能大赛所使用设备；特点：1、设备完全符合建筑学标准；2、使用木板让学生更贴近墙面安装；3、网孔板结构增加了设备的灵活性，方便在竞赛之后的实训教学；4、房间采用梯形敞开式结构，与世界技能大赛环境完全一致，使学生能在这个立体空间内方便的完成不同线路的安装，掌握各项安装技术；5、为便于训练和模拟测试，采用网孔板和模板双层结构，训练时使用网孔板训练，可重复使用，操作方便；技能考核时使用木板，可模拟真实竞赛环境。
(3)电气设备排故模块采用真实的生活现场故障，通过对电气器件、线路的排查，掌握不同电气器件在专业领域的具体应用；而不是通过电脑系统的虚拟故障来考察学生，这样又很容易让学生产生错觉，或投机取巧，或巧立明目获得高分，学生并没有掌握真正的技术，参加工作后还是不能胜任工作岗位，必须参加岗位就业的培训，甚至出现因知识掌握不过关而导致许多工程作废或出现安全隐患的情况，对设备或人身造成重大伤害；我公司根据世界技能大赛的要求，要求我们的学生在实际应用电路中使用万用表查找不同的故障，并将故障用相应规定的符号标记在电路图上。
(4)竞赛设备包括可移动式房间式框架、网孔板、工作电源、工作台、工具箱、器件存放柜、铝合金人字梯、电源配电箱、照明配电箱、电气控制箱、继电控制元件、桥架、线槽、线管、接线盒、开关、灯具等。按照工作岗位要求，设计典型比赛任务，学生通过电气系统的布局安装、接线、程序设计、调试、运行、故障维修等操作，使学生掌握电气设备安装、调试运行、维修维护等综合能力。
(5)由2名学生组队进行比赛（或训练），在规定时间内按照工作任务模块的要求进行比赛（或训练）。结合职业院校与技工院校的实训教学特点，整个工作任务由分为若干个子项目任务，相互关联，充分锻炼学生的电气设备安装与调试能力、特别是电气设备的维修维护能力。
五、实训项目
Ø 电表箱的安装
Ø 配电箱的安装
Ø 日光灯的安装
Ø 白炽灯的安装
Ø 吸顶灯的安装
Ø 节能灯的安装
Ø PVC管的处理与布置
Ø PVC管的穿线
Ø 开关与插座的安装
Ø 分线盒的安装
Ø 线路分配设计
Ø 施工规范的学习与训练
Ø 安全施工要求学习与训练
Ø 两地控制一盏灯
Ø 线槽布线施工训练
Ø 隔离开关的安装
Ø 配电线路的接线实训
1) 金属桥架的组合与安装实训；
2) 塑料线槽的敷设实训；
3) 金属线管的敷设实训；
Ø 电气控制箱的安装
Ø 电气控制电路安装实训
1) 三相异步电动机直接起动、停车的控制电路连接；
2) 接触器联锁的三相交流异步电动机正、反转控制电路的连接；
3) 按钮联锁的三相交流异步电动机正、反转控制电路的连接；
4) 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
5) 三相交流异步电动机Y-△（手动切换）启动控制电路的连接；
6) 三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
7) 定子绕组串联电阻启动控制电路的连接；
8) 三相交流异步电动机能耗制动控制电路的连接；
9) 三相交流异步电动机反接制动控制电路的连接；
10) 多台（3台及以下）电动机的顺序控制电路的连接
11) 电动机的往返行程控制电路的连接；
12) 直流电动机的正反转控制；
13) 直流电机的调速实验；
14) 普通车床控制电路的连接；
15) 电动葫芦控制电路的连接；
16) 三相交流异步电动机既能点动，又能连续转动的控制电路连接；
17) 两地控制电路的连接；
18) 按钮切换的双速电动机调速控制电路的连接；
19) 时间继电器切换的双速电动机调速控制电路的连接；
20) 离心开关配合的反接制动控制电路的连接；
Ø 变频器面板功能参数设置和操作实训；
Ø 变频器对电机点动控制、启停控制；
Ø 电机转速多段控制；
Ø 工频、变频切换控制；
Ø 基于模拟量控制的电机开环调速；
Ø 基于面板操作的电机开环调速；
Ø 变频器的保护和报警功能实训；
Ø 基于PLC的变频器开环调速；
Ø PLC控制电机顺序启动；
Ø PLC控制三相异步电动机Y-△启动电路；
Ø 触摸屏的参数设置；
Ø 触摸屏的编程；
Ø 触摸屏、PLC、变频器的综合实训；
Ø 两相混合式步进电机的控制；
Ø 交流伺服电机的控制；
Ø CA6140车床电路智能考核实训
Ø M7120磨床电路智能考核试训
Ø X62W万能铣床智能考核试训
Ø T68镗床智能考核试训
Ø 熟悉用于商业、家用以及工业用途的不同线路系统。
Ø 能按照工艺要求直接将线缆安装在物体表面。
Ø 安装电缆桥架等。
Ø 熟练掌握会在物体表面安全地安装电气开关。
Ø 参照说明书（安装图等）组装电气开关箱。
Ø 根据电路图纸安装电气装置并完成布线。
Ø 熟练掌握不同类型的电气照明系统在商业、 家居和工业中的使用情况。
Ø 熟练掌握不同类型的控制装置和插座在商业、 家居和工业中的使用情况。
Ø 熟练掌握不同类型的电气控制系统。
Ø 能阅读. 理解并修订规划，如设备布置图、施工图、安装图、电路图等各种图纸及书面说明。
Ø 按专业标准设计、安装、测试并调试各种电气装置。
Ø 能对智能器件等装置进行参数设置。
Ø 熟练查找并排除电气装置的故障并鉴定故障类型，准确检测电气装置并鉴定存在问题，能正确使用、测试、 校对测量设备。
电气装置的配置
1、模块配置
序号 | 模块名称 | 主要组件及实训 | 数量 |
1 | 实训系统 | 根据第43届世界技能大赛要求的标准、尺寸。网孔板结构，多块网孔板，组建成样板房结构，利于实训操作。 | 1套 |
2 | 配电箱 | 220V电源表指示灯3只、三相四线电度表1块、互感器3只、 闸刀开关1只、4P断路器带漏电保护器1只、 3P断路器1只、2P断路器带漏保1只。 实训内容：整个实训系统的电源供电;刀闸开关的使用；三相四线制电度表的直接接线实训；电流互感器的在回路中的使用及作用等 | 1套 |
3 | 电气控制箱 | 塑壳断路器1只、PLC1台、变频器1台、触摸屏1台、接触器5只、热继电器3只、时间继电器2只、24V/5V开关电源各1只、温度控制器1只、指示灯10只、按钮10只、旋钮4只、急停1只 实训内容：电气控制的实训；PLC控制电气实训；PLC、变频器、触摸屏的综合应用等等 | 1套 |
4 | 电机组 | 三相异步电动机1台、三相异步电动机带离心开关1台、三相双速异步电动机1台、他励直流电动机1台 实训内容：通过与其他模块的组合，完成电动机的负载任务；了解不同电机的使用。 | 1套 |
5 | X62W型万能铣床挂板 | 变压器1个、3P断路器1个、熔断器10个、接触器4个、热继电器3个、行程开关5个、整流桥1个、24V电磁铁3个、组合开关2个、指示灯2个、按钮5个、旋钮3个、急停2个、K4保护端子9个等等 实训内容：掌握X62W铣床的电气原理；通过与故障盒的组合，完成铣床的故障排除的技能 | 1套 |
6 | CA6140型普通车床挂板 | 变压器1个、组合开关1个、熔断器9个、接触器1个、热继电器1个、中间继电器2个、指示灯4个、按钮3个、旋钮2个、K4保护端子9个等等 实训内容：掌握CA6140车床的电气原理；通过与故障盒的组合，完成车床的故障排除的技能 | 1套 |
7 | 直流可调电源模块 | 电子板1块、电位器1个、K4保护端子6个 实训内容：他励直流电动机的调速功能。 | 1套 |
8 | 测试线 | K4 、K2 | 1套 |
9 | 说明书 | 纸质 | 1本 |
10 | 合格证 |
| 1张 |
11 | 示例程序 | 光盘CD,含编程软件、参考资料 | 1张 |
12 | 工具 | 详见配置清单 | 1套 |
13 | 管、线路、器材 | 详见配置清单 | 1套 |
14 | 照明套件 | 详见配置清单 | 1套 |
15 | 可移动工具台及工作台 | 合二为一 | 1套 |
16 | 绝缘地毯 | 1m×3m两块 | 6㎡ |
17 | 台虎钳 | 100mm | 1台 |
3、照明套件
序号 | 名称 | 型号及规格 | 单台数量 | 单位 | 备注 |
1 | 日光灯灯管 | 10W | 1 | 只 | 日光灯组件 |
2 | 日光灯座 |
| 2 | 只 |
3 | 镇流器 | HLDGZHE-M13W | 1 | 只 |
4 | 启辉器座 |
| 1 | 只 |
5 | 启辉器 | S10 | 1 | 只 |
6 | 节能灯 | 220V/9W LED灯 | 1 | 只 | 螺口 |
7 | 高压汞灯 | 125W | 1 | 只 | 螺口 |
8 | 钠灯 | 100W（套件） | 1 | 只 | 螺口 |
9 | 白炽灯 | 220V/40W | 1 | 只 | 螺口 |
10 | 吸顶灯 | MX-21W 白色 | 1 | 只 | 圆边 |
11 | 螺口灯座 |
| 2 | 只 |
|
12 | 塑料圆木 |
| 2 | 只 |
|
13 | 86型明装螺口平灯座 |
| 2 | 只 | 德力西 |
14 | 一位三级插座10A | D86S | 1 | 只 | 德力西 |
15 | 一位二极一位三极插座10A | D86ZS | 1 | 只 | 德力西 |
16 | 二位多功能插座10A | 118型 | 1 | 只 | 联峰 |
17 | 一位双控荧光大板开关 | CD220-J86K2 | 2 | 只 | 德力西 |
18 | 两位单控荧光大板开关 | CD220-J862K1 | 2 | 只 | 德力西 |
19 | 四位双控荧光大板开关 | CD220-J864K2 | 2 | 只 | 德力西 |
20 | 声光控开关 | CD200-D86SG | 1 | 只 | 德力西 |
21 | 触摸延时开关 | CD200-D86M | 1 | 只 | 德力西 |
22 | 暗盒 | 86白色暗装 | 5 | 只 |
|
23 | 明盒 | 86开关盒 | 5 | 只 | 德力西 |
24 | 明盒 | 118开关盒 | 1 | 只 | 德力西 |
25 | 86型空白面板 | CD300-HB86B | 2 | 只 | 德力西 |
26 | 安全出口指示牌 |
| 1 | 只 |
|
27 | 照明配电箱 | CDPZ50—10/8 | 1 | 只 | 德力西 |
28 | 漏电保护器 | DZ47-LE-1P+N-10A | 1 | 只 |
|
29 | 空气开关 | DZ47-1P-3A | 4 | 只 |
|
4、管、线路器材
序号 | 名称 | 型号及规格 | 单台数量 | 单位 | 备注 |
1 | PVC管 | Φ16 4m/根 | 2 | 只 |
|
2 | PVC管 | Φ25 4m/根 | 2 | 只 |
|
3 | PVC直通 | Φ16mm | 10 | 只 |
|
4 | PVC直通 | Φ25mm | 10 | 只 |
|
5 | 90度PVC弯通 | Φ16mm（大弯头） | 10 | 只 |
|
6 | 90度PVC弯通 | Φ25mm（大弯头） | 10 | 只 |
|
7 | PVC三通 | Φ16mm | 5 | 只 |
|
8 | PVC三通 | Φ25mm | 5 | 只 |
|
9 | PVC杯疏 | Φ25mm | 30 | 只 |
|
10 | PVC杯疏 | Φ16mm | 30 | 只 |
|
11 | 管卡 | Φ16mm | 20 | 只 |
|
12 | 管卡 | Φ25mm | 20 | 只 |
|
13 | 管夹 | Φ16mm | 20 | 只 | 配套Φ16mm管子使用 |
14 | 管夹 | Φ25mm | 20 | 只 | 配套Φ25mm管子使用 |
15 | 金属管 | Φ16 4m/根 | 1 | 只 |
|
16 | 金属管 | Φ25 4m/根 | 1 | 只 |
|
17 | 金属杯疏 | Φ25mm | 10 | 只 |
|
18 | 金属杯疏 | Φ16mm | 10 | 只 |
|
19 | 骑马垫 | Φ16mm | 20 | 只 |
|
20 | 骑马垫 | Φ25mm | 20 | 只 |
|
21 | 金属三通 | Φ16mm | 5 | 只 |
|
22 | 金属三通 | Φ25mm | 5 | 只 |
|
23 | 90度金属弯通 | Φ16mm（大弯头） | 5 | 只 |
|
24 | 90度金属弯通 | Φ25mm（大弯头） | 5 | 只 |
|
25 | 金属直通 | Φ16mm | 10 | 只 |
|
26 | 金属直通 | Φ25mm | 10 | 只 |
|
27 | 线槽 | 40×20mm | 3 | 只 | 2米/根（白色） |
28 | 50×50mm | 3 | 只 | 3米/根（白色） |
29 | 涨塞 |
| 500 | 只 |
|
30 | 不锈钢自攻螺丝 | Φ4mm×10mm | 500 | 只 | 干壁钉 |
31 | 桥架 | 50×50mm | 2 | 根 | 2米/根（含附件） |
32 | 水平弯 | 50×50 mm | 2 | 根 | 含附件 |
33 | 托盘垂直上弯通 | 50×50 mm | 1 | 只 | 含附件 |
34 | 防水接头 | Φ16mm | 20 | 只 | 配套Φ16mm管子使用 |
35 | 防水接头 | Φ25mm | 20 | 只 | 配套Φ25mm管子使用 |
36 | 金属暗盒 | 86型 | 2 | 只 |
|
37 | 扎带 | 3×100mm | 20 | 只 |
|
38 | 异型号码管 | 1.5mm | 1 | 套 |
|
5、电工工具
序号 | 名称 | 型号及规格 | 单台数量 | 单位 | 备注 |
1 | 尖嘴钳 |
| 1 | 把 |
|
2 | 斜口钳 |
| 1 | 把 |
|
3 | 电工刀 |
| 1 | 把 |
|
4 | 钢卷尺 | 3M | 1 | 把 |
|
5 | 剥线钳 |
| 1 | 把 |
|
6 | 压线钳 |
| 1 | 把 |
|
7 | 十字螺丝批 | 中号 | 1 | 把 |
|
8 | 一字螺丝批 | 中号 | 1 | 把 |
|
9 | 活动扳手 | 小号 | 1 | 把 |
|
10 | 电工钳 | 200mm | 1 | 只 |
|
11 | 数字万用表 | VC830L | 1 | 只 |
|
12 | 验电笔 | 500V | 1 | 只 |
|
13 | 铝合金人字梯 | 1.5m | 1 | 架 |
|
14 | 平锉刀 | 200mm | 1 | 把 |
|
15 | 钢直尺 | 300mm | 1 | 把 |
|
16 | 直角尺 | 200mm | 1 | 把 |
|
17 | 六角扳手 | 9件套 | 1 | 套 |
|
18 | 手锯弓 |
| 1 | 把 |
|
19 | 手锯条 |
| 5 | 根 |
|
20 | 弯管器 | Φ16 | 1 | 套 | 手动式 |
21 | 木柄羊角锤 | 20" | 1 | 把 |
|
22 | 台虎钳 | 6寸 | 1 | 台 |
|
23 | 电工包 | 6袋式 | 1 | 件 |
|
6、控制箱配置明细
序号 | 功能部件名称 | 功能参数描述 | 单位 | 数量 | 备注 |
1 | 控制箱箱体 | 500×750×250mm | 只 | 1 |
|
2 | 塑壳开关 | CDM1-20A-4P | 只 | 2 |
|
3 | 接触器 | CJX2-0910/220V | 只 | 5 |
|
4 | PLC | FX3U-32MT+扩展模块 | 套 | 1 |
|
5 | 变频器 | FR-E740-0.75kW | 套 | 1 |
|
6 | 时间继电器 | JSZ3-F-2 0-30S AC220V | 1 | 只 | 2组断电延时 |
7 | 时间继电器 | JSZ3-F-3 0-60S AC220V | 1 | 只 | 1组瞬动、1组延时 |
8 | 热继电器 | JRSID-25 0.63-1A | 2 | 只 | 配底座 |
9 | 热继电器 | JRSID-25 1.6-2.5A | 1 | 只 | 配底座 |
10 | 温度控制器 | E5C4-R20K | 只 | 1 |
|
11 | 触摸屏 | 三菱7寸 | 1 | 只 | 7寸彩色 |
12 | 电源指示灯 | XDJ2-220V 红 | 5 | 只 |
|
13 | 电源指示灯 | XDJ2-220V 绿 | 5 | 只 |
|
14 | 按钮开关 | Φ22-LAY16-AR11 | 只 | 10 | 红、绿各5只 |
15 | 紧急停止开关 | Φ22-LAY16-CR11 | 只 | 1 | 红色 |
16 | 选择开关 | Φ22-LAY16-DB22 | 只 | 2 | 2挡 |
17 | 选择开关 | Φ22-LAY16-DB22 | 只 | 2 | 3挡 |
18 | 开关电源 | CL-A-15-5 | 1 | 只 | DC5V/3A |
19 | 开关电源 | HS-100-24 | 1 | 只 | DC24V/4.5A |
20 | 三相异步电动机 | AC380V 单速 60W 1400r/min △/Y | 1 | 台 |
|
21 | 三相异步电动机（带离心开关） | AC380V 单速 60W 1400r/min △/Y | 1 | 台 |
|
22 | 三相双速电机 | AC380V 双速 60W/90W 2800/1400r/min YY | 1 | 台 |
|
23 | 直流电动机 | 110SZ04A1 200W 220V 1.4A | 1 | 台 |
|
7、配电箱配置明细
序号 | 名称 | 型号及规格 | 单台数量 | 单位 | 备注 |
1 | 三相四线有功电度表 | DT862 3*220/380V 3*1.5(6)A | 1 | 只 |
|
2 | 电流互感器 | LMK3(BH)-0.66 15A/5A 5VA 30I 0.2级 | 3 | 只 |
|
3 | 闸刀开关 | HK2-16/3 | 1 | 只 | 隔离开关 |
4 | 保险丝 | 20A 160mm | 1 | 根 |
|
5 | 漏电保护器 | DZ47-63LEP-3P+N 10A | 1 | 只 |
|
6 | DZ47-63LEP-1P+N 10A | 1 | 只 |
|
7 | 空气开关 | DZ47-63-3P-6A | 1 | 只 |
|
8 | 电源指示灯 | XDJ2-220V 黄 | 1 | 只 | AC220V |
9 | XDJ2-220V 绿 | 1 | 只 |
10 | XDJ2-220V 红 | 1 | 只 |
8、X62W铣床配置明细
序号 | 名称 | 型号/规格 | 单台数量 | 单位 | 备注 |
1 | 断路器 | DZ47-3P/16A | 1 | 个 |
|
2 | 组合开关 | HZ5 M05 10A、AC380 V、三极 | 1 | 个 |
|
3 | HZ5 L03 10A、AC380 V | 1 | 个 |
|
4 | 手动两位置开关 | LAY50-22 90°两位置 | 2 | 个 |
|
5 | 手动两位置开关 | LAY50-22 90°两位置 | 1 | 个 |
|
6 | 熔断器 | RT18-32X 熔体5A | 3 | 个 |
|
7 | 熔断器 | RT18-32X 熔体3A | 3 | 个 |
|
8 | 熔断器 | RT18-32X 熔体2A | 4 | 个 |
|
9 | 热继电器 | JRS1D-25/Z 整定电流2A | 1 | 个 |
|
10 | 热继电器 | JRS1D-25/Z 整定电流1A | 2 | 个 |
|
11 | 热继电器座 | JRS1D座 | 3 | 个 |
|
12 | 变压器 | BK-50VA AC380/110V 40VA.24V 5VA .6.3V 5VA | 1 | 个 |
|
13 | 整流器 | 整流桥 5A、50V | 1 | 个 |
|
14 | 接触器 | CJX2-0910 9A、电压AC110V | 1 | 个 |
|
15 | 辅助触头 | F4-20 两开 | 1 | 个 |
|
16 | 接触器 | CJX2-0901 9A、电压AC110V | 3 | 个 |
|
17 | 自复位按钮 | LAY50-22 绿色 | 4 | 个 |
|
18 | 急停按钮 | LAY50-22 自锁式 | 2 | 个 |
|
19 | 电磁铁 | 线圈电压DC24V | 3 | 个 |
|
20 | 按钮 | LAY37 黄色 | 1 | 个 |
|
21 | 位置开关 | JW2-11 直动式、铁壳 | 5 | 个 |
|
22 | 指示灯 | AD56-22 AC6.3V/ 绿 | 1 | 个 |
|
23 | 指示灯 | AD56-22 AC24V / 白 | 1 | 个 |
|
8、CA6140车床配置明细
序号 | 名称 | 型号/规格 | 单台数量 | 单位 | 备注 |
1 | 组合开关 | HZ10-10/3 | 1 | 个 |
|
2 | 熔断器 | RT18-32X | 6 | 个 |
|
3 | 熔体 | 3A | 3 | 个 |
|
4 | 熔体 | 2A | 3 | 个 |
|
5 | 控制变压器 | BK-50VA AC380V/110V 40VA，24V 5VA，6.3V5VA | 1 | 台 |
|
6 | 接触器 | CJX2-0910 AC110V | 1 | 个 |
|
7 | 辅助触点 | F4-11 | 1 | 个 |
|
8 | 中间继电器 | JZC1-44 线圈AC110V 5A | 2 | 个 |
|
9 | 热继电器 | JRS1D-25/Z 整定电流0.63-1A | 2 | 个 |
|
10 | 热继电器座 | JRS1D座 | 2 | 个 |
|
11 | 指示灯 | AD56-22 白色灯AC6.3V | 1 | 个 |
|
12 | 指示灯 | AD56-22 白色灯AC24V | 1 | 个 |
|
13 | 自复位按钮 | LAY50-22 绿色 一开一闭 | 2 | 个 |
|
14 | 急停 | LAY50-22 红色 一开一闭 | 1 | 个 |
|
15 | 两位置旋钮开关 | LAY50-22 90° 黑色 一开一闭 | 2 | 个 |
|
