一、 设备概述

鸿龙HL-104A型三相异步电机软起动实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。该实训考核设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《工厂电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块的职业能力教学与实训。

二、 技术参数

1. 工作电源：三相五线 供电  AC 380V±10%   50 Hz；

2. 工作环境：温度-10℃～+40℃  相对湿度＜85%（25℃）

3. 外形尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1700mm；

4. 负荷容量：≤65kVA。

5. 安全保护：

1) 漏电保护动作电流：≤30mA、

2) 漏电保护动作反应时间：≤0.1S；

3) 具有过压、过流、过载、漏电保护措施，符合国家相关标准。

三、 实训考核设备的功能

1. 电子固态软起动器的认识

2. 电子固态软起动器的参数设定与操作

3. 三相异步电动机电子固态软起动线路的器件选择与安装

4. 三相异步电动机电子固态软起动线路的布线与接线

5. 三相异步电动机电子固态软起动线路的调试

6. 三相异步电动机在轻载和重载下软起动、软停车及运行试验

7. 三相异步电动机电子固态软起动线路的故障分析与检修

四、 实训考核设备的配置

1. HL-104A型三相异步电机软起动实训考核装置主要由柜体、电气室、电子固态软起动器、三相鼠笼式异步电动机、电动机负载等组成。

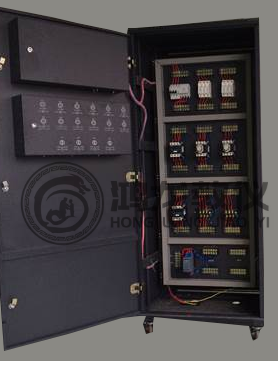

2. HL-104A型三相异步电机软起动实训考核装置以标准的配电柜为主柜，柜体为双层亚光密纹喷塑结构，双面柜门设计，合理利用柜体的双面空间，科学地布置电器及配套实验器材，正面柜门设有交流电压表、交流电流表、电压指示切换开关，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值，交流电流表用来监视负载电流的大小。还装有运行状态指示灯、按钮开关、急停按钮等。电气室内部装有断路器、熔断器、交流接触器、时间继电器、热继电器、电流互感器、二次外接端子排等器件。内部留有一次进出线端子排、出线孔以及接地标志。控制柜设有四个万向轮和四个固定调节机构。为了延长电器使用寿命，各电器的接点都先与接线端子相连，再在端子上接线操作，以求经久耐用。

3. 控制柜的器件选型、安装、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。

4. 按生产现场的电气控制柜设计，元件按生产实际中常用的控制电路配备，选用元件与生产、生活中实际使用的元件一样，创设工作情景，实训与生产实际的工作过程相同，得到的技能训练全面，掌握的专业知识和技能牢固，对学生形成职业能力的训练效果好。

5. 配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。经鉴定中心多次使用实践证明，是一种理想的职业教育实训设备。

6. 所用器件均采用国内外知名品牌，产品质量有保证。

7. 软启动器采用西门子品牌的工业电子固态软起动器。

8. 以大功率Y系列三相异步电动机为控制对象，模拟电动机带载起动，贴近工业现场。电动机安装在钢板上，配有加载机构，带专用电机连接电缆。

9. 工具箱：含指针式万用表（MF-47型）、电烙铁（35W内热式）、配套的螺丝刀、试电笔、剥线钳、尖嘴钳等电工工具

10. 实训项目指导书及相应的电子文档及实训项目课件等。
