1. 设备概述：

鸿龙HL-103C型电工技能实训考核平台是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。该实训考核设备是按高等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基本技能》、《电工技术基础》、《电工测量与仪表》、《电机与电气控制》、《PLC综合控制》、《电动机控制电路》、《电力拖动控制电路》、《电力拖动控制线路与技能训练》等相关专业模块的职业能力教学与实训，并兼顾了中等职业学校的教学要求。

该套设备采用国际惯用的万能网孔板六边桌设计，自由组合的新思路，学员可根据实训项目的要求组合成相应的实训电路，完成电力拖动线路、照明线路接线工艺的实训，设备组合简单使用方便布局科学整齐美观，扩展升级容易 。适用于职业院校、技工学校等用于电工基本技能的实训、考核。

2. 技术参数：

工作电源： 三相四线  AC380V±5%  50Hz

安全保护： 漏电保护（动作电流≤30mA），过流保护，熔断器保护

额定功率： ≤2KW

环境温度： -10℃～40℃

相对湿度： ≤85%

外形尺寸：2500mm（直径）×775mm（高）；

电气底板：全钢制网孔板

电气固定方式：内螺纹胶粒、螺丝螺母固定

3. 产品结构：

桌身部分： 采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。

桌面部分：采用25mm厚高密度纤维板外贴防火板，PVC截面封边。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。

实训屏部分：整体采用钢木式结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目，集成配备了各类电源。实训屏配置有测量仪表及三相异步电机，可进行相应参数的测量及三相拖动电路的实训。

多功能网板部分：多功能网孔板采用网版式设计，主体采用2mm厚的不锈钢板加工成型，网孔应用德国的先进工艺，采用改进型圆孔加工，配合专利的固定胶粒，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。

4. 实训项目

1. 第一单元常用低压电器及其安装、检测与维修

1) 课题1低压电器的分类和常用术语

2) 课题2低压熔断器

3) 课题3低压开关

4) 课题4主令电器

5) 课题5接触器

6) 课题6继电器

2. 第二单元电动机的基本控制线路及其安装、调试与维修

1) 课题1三相笼型异步电动机的手动正转控制线路

2) 课题2三相笼型异步电动机的点动正转控制线路

3) 课题3三相笼型异步电动机的自锁正转控制线路

4) 课题4三相笼型异步电动机的连续与点动混合正转控制线路

5) 课题5三相笼型异步电动机的正反转控制线路

6) 课题6三相笼型异步电动机的位置控制与自动往返控制线路

7) 课题7三相笼型异步电动机的顺序控制线路

8) 课题8三相笼型异步电动机的多地控制线路

9) 课题9三相笼型异步电动机的Y—△降压启动控制线路

10) 课题10三相笼型异步电动机的反接制动控制线路

11) 课题11双速异步电动机的控制线路

12) 课题12三相绕线转子异步电动机的控制线路

13) 课题13电动机的控制、保护与选择

14) 课题14电气控制线路设计基础

3. 第四单元变频调速系统

1) 课题1通用变频器的基础知识

2) 课题2变频器的工作原理和控制功能

3) 课题3通用变频器的选用与安装

4) 课题4变频凋速系统的调试

5) 课题5通用变频调速系统的维护与维修

4. 第五单元可编程控制技术

1) 课题1 PLC控制三相异步电机电机启停

2) 课题2 PLC控制三相异步电机电机顺序启停

3) 课题3 PLC控制三相异步电机点动和自锁控制

4) 课题4 PLC控制三相异步电机Y-Δ启动控制

5) 课题5 PLC控制三相异步电动机正反转控制

6) 课题6 PLC控制三相异步电机带限位自动往返控制

5.  第六单元触摸屏控制技术

1) 课题1 触摸屏的编程

2) 课题2触摸屏与PLC通信

3) 课题3 触摸屏、PLC、变频器的通信控制

5. 设备配置(单套配置）：

附表：

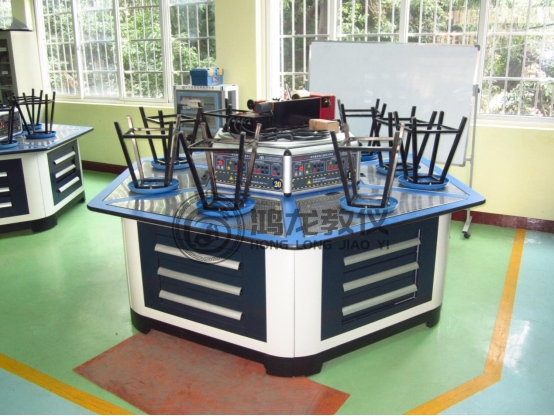

6. 参考图片
