一、 产品概述

 HL-151B型桥式起重机电气技能实训考核装置为柜结构，根据15T/3T桥式起重机电气控制线路仿真设计，让学员熟悉和掌握电工仪器、仪表的使用方法和电气线路的故障维修，并设有32个参考故障点供老师选择参考。实验柜整体设计科学规范，外形美观，操作方便。

HL-151B型桥式起重机电气技能实训考核装置具备考核单元，可设置32个故障点供老师选择参考，可设定考核时间、时间到切断电源等等。考核单元可以联网，可选配上位计算机进行远程遥控考核，此时装置通过实验柜的智能化实训考核单元与考核系统相连接，教师计算机设置的故障信息经智能化考核网络传送到学生端的桥式起重机电路上并产生相应地故障，学生根据故障现象分析判断把故障码输入考核单元，考核系统自动完成评分、恢复故障，统计成绩等功能。

 本教学设备适用于维修电工中级工、高级工、技师的实训与技能鉴定考核。

二、  产品结构

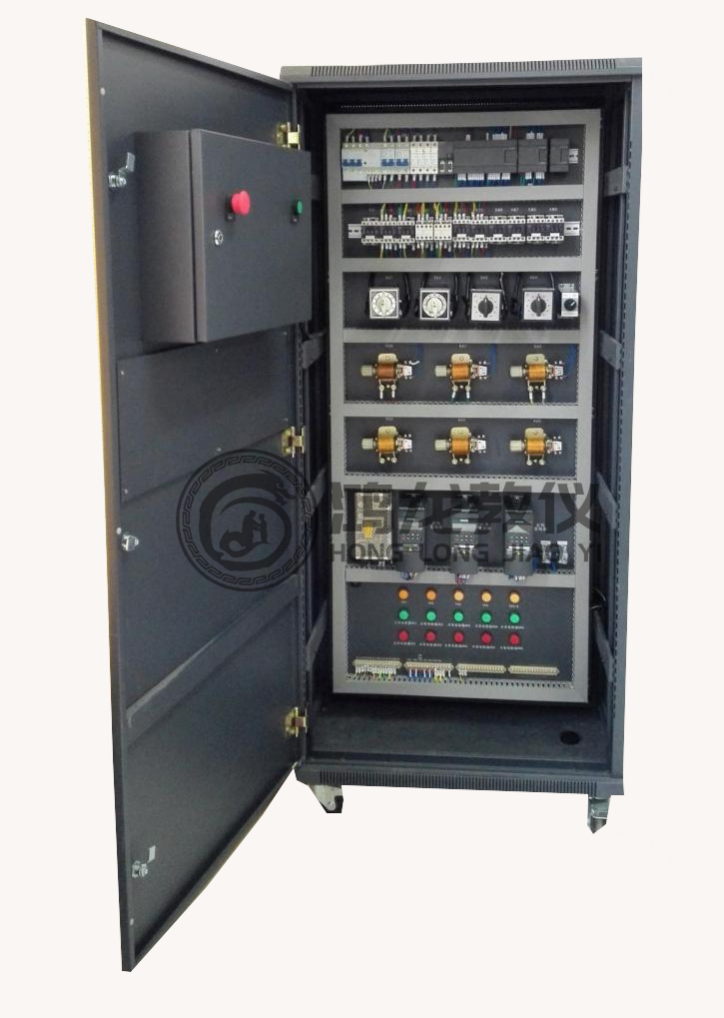

1、柜门设一只电压表，通过电压转换开关可以显示进线的三相电压，三只电流表显示进线的三相电流；柜门上设有启动按钮、停止按钮、急停按钮及相应的启动停止指示灯；

2、柜体内部，上部是桥式起重机电工元器件如可编程控制器等；中部是桥式起重机控制（凸轮控制器、主令控制器）；下部是变频器。

3、设备按实物比例缩小后采用全钢架、可拆卸结构设计，设备采用三相交流减速电机，运行采用变频调速。为防止电动机异常失电造成电机失控或故障，电机采用断电立即制动保护，设备全部采用工业元器件，方便培训，在操作实训时可空载运行训练，也可带载荷运行训练，大车滚轮及滚道采用材料做成，防滑耐用。

4、实训装置采用实物与电气控制分开的设计模式，主要由仿真实物对象及电气控制柜组成。仿真实物对象主要由可拆卸钢架结构、三相交流减速电机（带电磁抱闸装置）、十字限位开关、到位极限缓冲器、模拟量接近传感器、钢丝绳及吊钩、提升重物、电控转接箱、拖链等组成。

三、 技术指标

1．输入电源：AC380V±5%(三相五线)，50Hz

2．额定电流：10A

3．设备重量：400kg

4．相对温度：-5℃～40℃

5．外形尺寸：1800mm×1020mm×1720mm仅供参考

四、 实训项目

1、PLC控制技术

2、漏电保护电路实训

3、简单控制回路线路实训

4、带连锁控制回路线路实训

5、带互锁控制回路线路实训

6、电动机点动、连续运转控制电路实训

7、机床电机主回路、控制回路布置接线实训

8、三相异步电动机Y－△启动模拟实训

9、若继电器连锁动作实训

10、电压电流表相应实训

11、桥式起重机电气线路的设排故实训。

起重机接线线路图
