一、 概述
本设备是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。
本设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业《电机及其控制》、《电机与拖动》《电机与变压器》、《可编程控制器技术》等课程和非机电类专业的必修课程模块或选修课程模块《电机控制电路》、《机床电路维修》的教学与实训。
本设备也适合技工学校机电类专业《电气设备维修》课程的实习，还适合职业培训学校的安装、维修电工中级班的培训和实操。
二、 设备技术指标
1. 外型：整体尺寸 1755mm×750mm×1790mm；
2. 实训台架的材料：铝木结构；
3. 电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)交流输出：
固定：三相五线 380V 接插式1组、220V接插式1组、220V插座式3组、
可调：0～220V连续可调；（具有过流保护报警切断电源，智能化误操作记录功能）
3)直流输出：
固定：励磁电源 110 V/0.5 A 1组、+12 V/1.5A 1组； -12V/1.5 A 1组； +5 V/1.5A 1组，（具有过流保护报警切断电源，智能化误操作记录功能）。
可调：电枢电源 0～220V/1.5A 1组（有电压表监控输出）、0～24 V 可调2 A 1组（有电压/电流表实施监控输出状态）；
接口及仪表：可配置答题器，具有答题功能，与教师计算机、智能考核挂板可进行智能化实训考核；
实验管理器：具有时钟、定时提醒、定时上电、定时切断电源功能。
误操作记录装置：误操作报警、记录、切断相应电源功能。
仪表/表头：
内部测量显示：指针式交流电压表1只、数字式直流电压表1只、指针式直流电压表1只、
指针式直流电流表1只；实时监控所测电压/电流变化；
实训测量用：数显功率因数表1只、数字交流/直流电压表各1只、数字交流/电流表各1只；
整流桥：1组。
实训用变压器：（输入）380 V/220V（输出）110 V、36 V、20 V（两组）、12 V、6.3 V；（具有过
流保护报警切断电源，智能化误操作记录功能）
保护：短路保护、过载保护、欠压保护、漏电保护，漏电保护动作电流≤30mA。
三、 设备结构功能特点

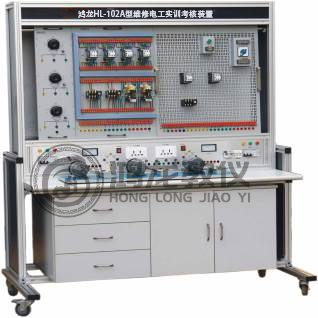

1. 总体结构
实训台C由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。以经氧化处理的高密度材质35mm×35mm铝合金作为设备主要框架材料；两侧及电源箱体采用麻黑色15mm层压板制作；实训屏左侧为电源箱主控部分，主要用于实训台电源显示与控制，底部与左侧是电源箱的输出部分，输出外用电源为实训所用，电源箱的布局依次为电源保护装置、电源指示、控制装置、整流桥、电源输出；实训屏上部的不锈钢管材与电源箱体上的铝合金型槽组合成维修电工通用挂板固定结构；改变实训内容需要移动挂板时，可方便地在型槽中滑动，以便更好地配合实训；实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。
2. 设备特点
本设备以铝木为主，与A、B台架相比C台架电源保护、控制、输出类型、实验管理、监控方面大大加强，基本框架与A、B台架结构类似，台架坚固美观大方，可根据教学和实训要求悬挂不同的挂板，能够完成教学内容广、实训项目多、灵活使用，以实训台架为基础，挂板为配件，便利于实训内容扩展、更新。本实训台能够与所有鸿龙维修电工通用挂板配合使用。
四、 本设备可完成的典型实训项目举例
1. 照明电路连接实训；
2. 日光灯连接实训；
3. 电动机点动与连续转动电路连接实训；
4. 两地控制的电动机控制电路的安装；
5. 按钮联锁的电动机正、反转电路连接实训；
6. 接触器联锁的电动机正、反转电路连接实训；
7. 接触器和按钮双重联锁的电动机正、反转电路连接实训；
8. 电动机定子绕组串联电阻启动控制电路连接实训；
9. 按钮切换的Y－△启动控制电路的连接实训；
10. 时间继电器切换的Y－△启动控制电路的连接实训；
11. 电动机半波整流能耗制动控制电路连接实训；
12. 电动机全波整流能耗制动控制电路连接实训；
13. 电动机反接制动控制电路连接实训；
14. 电动机往返行程控制电路连接实训；
15. 电动机顺序启动控制电路连接实训；
16. 电动机定时运转控制电路连接实训；
17. 按钮切换的双速电动机控制电路连接实训；
18. 时间继电器切换的双速电动机控制电路连接实训；
19. 车床电气控制电路常见故障的检查与排除（可设16个故障点）：
1.车床电气控制电路故障现象：
1) 全部电机均缺一相，所有控制回路失效；
2) 主轴电机缺一相；
3) 主轴电机缺一相；
4) M2、M3电机缺一相，控制回路失效；
5) 冷却泵电机缺一相；
6) 冷却泵电机缺一相；
7) 刀架快速移动电机缺一相；
8) 刀架快速移动电机缺一相；
9) 除照明灯外，其它控制均失效；
10) 控制回路失效；
11) 指示灯亮，其它控制均失效；
12) 主轴电机不能起动；
13) 除刀架快移动控制外其它控制失效；
14) 刀架快移电机不启动，刀架快移动失效；
15) 机床控制均失效；
16) 主轴电机启动，冷却泵控制失效，QS2不起作用。
五、 本设备的配置
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 鸿龙HL－102A型维修电工实训考核装置 | 台 | 1 | 带不锈钢管 长1370mm×外径Φ25mm×厚1.2mm 1条 |
2 | 实训单元挂板 SW005 | 块 | 1 | 内置3只大功率磁盘电阻，与其他挂板配合使用； 该单元挂板与其他挂板配合，可完成电动机定子绕组串联电阻启动，直流电动机电枢串联电阻启动等实训。 |
3 | 电力拖动挂板 SW010 | 块 | 1 | 三相漏电保护断路器1只、3P熔断器1只、1P熔断器2只、时间继电器1只、指示灯3只、交流接触器3只、热继电器3只、按钮3只、急停开关1只、端子排21只等；（接触器、热继电器采用施耐德）。 此挂板能够独立完成电动机转动方向、降压启动、电气控制等基本控制电路和自锁、联锁、时间等控制与过载、零压、漏电、短路保护组成的电动机控制电路连接实训。也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。 |
4 | 电力拖动扩展挂板SW011 | 块 | 1 | 行程开关4只、主令开关1只、万能转换开关1只、交流接触器1只、热继电器1只、电子时间继电器2只、指示灯1只、按钮1只、端子排18只等；（接触器、继电器采用施耐德）。 SW011挂板是SW010的扩展单元，与SW010配合使用能够完成电动机行程控制、断电延时控制、转换开关直接改变电机转向、电动葫芦电气电路控制等实训，也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。 |
5 | 照明挂板 SW012 | 块 | 1 | 透明式电能表1只、四位灯开关1只、启辉器1只、整流器1只、灯管1根、指示灯1只、端子排9只等； 元件经过专业定做（如：单相有功电能表采用小电流校验，使小负载的情况下能够正常工作，透明式外壳设计更直观地让学生了解内部结构和工作原理、低功率日光灯组件也是经过专门定做）；能够独立完成白炽灯异地控制、日光灯电路连接、电能测量实训；该挂板也可完成电工上岗、初级、中级考核有关照明电路连接的实训和考核。 |
6 | LED单答题器 WK010 | 块 | 1 | 与智能化实训考核挂板匹配 单答题器 带1条2000mm 双34针排线，用于单工位实训设备考核 |
7 | CA6140车床电路智能化实训考核挂板WK006 | 块 | 1 | 包括三相漏电保护开关1只、按钮 3只 、主令开关 2只、指示灯 黄36V 1只 、绿36V 1只、 红36V 2只、红220V 1只、熔断器3P 2只、熔断器 1P 2只 、交流接触器 127V 3只、变压器380V/127V 36V 1只、热继电器2 只、号码异形管1套、安全插座 14只、把手1对、导轨 20 cm、智能考核板 1块、线路板 1块等 让学生掌握让学生掌握CA6140车床的电气工作原理以及其排故的技能，与答题器配合可完成智能化实训考核。 |
8 | 实训电机 | 台 | 1 | M2002-A | 三相异步电动机 （380V，单速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、连接组别：△/Y |
台 | 1 | M2003-A | 三相异步电动机（380V，单速带离心开关） PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、连接组别：△/Y |
台 | 1 | M2004-A | 三相双速异步电动机 PN(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380 IN(A):0.25/0.2、连接组别：△/2Y |
9 | 鸿龙维修电工 电力拖动仿真软件 | 套 | 1 | 可满足学生对电气元件结构、作用、安装、接线、电路分析的多媒体教学和熟悉电气控制线路的虚拟接线实训及应知考核测试功能。 |
10 | 智能化考核软件 | 套 | 1 | 具有教师把考核要求由计算机传输到智能化实训考核单元上，并产生故障，学生根据故障现象分析与判断并输入代码，考核系统自动完成评分、恢复故障等功能。 |
11 | 机床模拟考核软件 | 套 | 1 | 考核软件还具有教学功能，可介绍多种机床的工作原理、线路结构等内容。使用计算机模拟设故考核，使学生从模拟到实物阶段性地学习，跟容易接受。 |
12 | 实训用线 | 套 | 1 |
|
13 | 常用工具 | 套 | 1 |
|
14 | 辅助材料 | 套 | 1 |
|
15 | 实验说明书 | 套 | 1 | 指导学生实训 |
